Mesure et Contrôle de Débit
Débitmètres Electromagnétiques

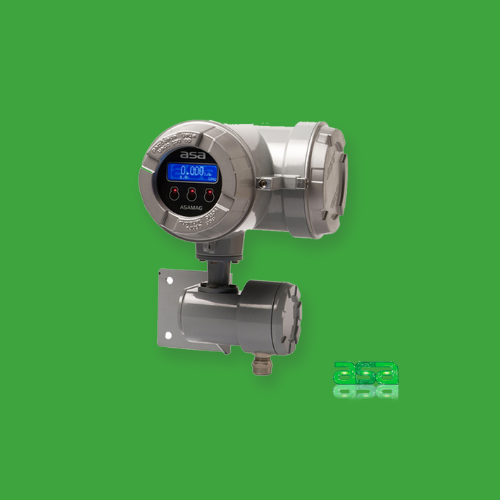

Convertisseur de signal modèle ASAMAG
Entrées/Sorties :
- 2 entrées numériques
- Sortie 0/4-20mA avec protocole Hart
- Sortie d’impulsions programmable
- 2 Sortie relais
Alimentation : 20-55 Vdc ; 17 Vac (Ver. 24V) / 90-250 Vac (Ver. 220V)
Visualisation sur Ecran LCD graphique rétro-éclairé

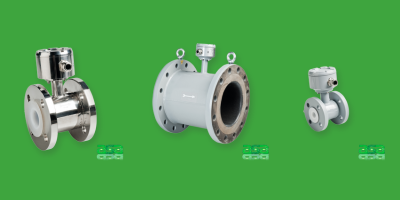

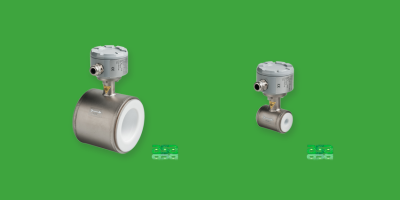

Capteurs à bride
Diamètre nominale : DN4 à DN1000 / Tube de mesure IP65 (IP68 sur demande) / Electrodes en acier inoxydables 316L
Capteurs à Raccords
Raccord 1/2″ jusqu’à 4″ / Degré de protection du tube de mesure IP65 (IP68 sur demande) / Electrodes en acier inoxydables 316L

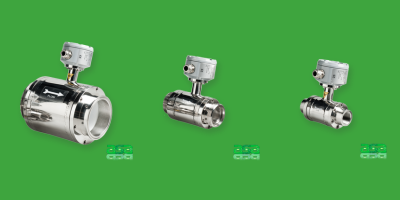

Capteurs DIN, pince à gaz
Raccord 1/2″ jusqu’à 4″, DIN11851, DIN11864, Tri-Clamp, Gaz ou SMS1145 / IP 65 / Electrodes en acier inoxydables 316L
Débitmètres à section variable
(Tube métallique)
Asamètres mod. C/G …38_39
Gaz (Mod. C) Liquide (Mod. G)
Débit moyen et élevé
Plages de débit :
Air de 0,08nm³/h à 1000 nm³/h
Eau de 2,5l/h à 120 000l/h
Boitier IP67
Asamètres mod. C/G …47_50
Gaz (Mod. C) Liquide (Mod. G)
Débit moyen et élevé
Plages de débit :
Air de 0,08nm³/h à 1000 nm³/h
Eau de 2,5l/h à 120 000l/h
Boitier IP67 – Antidéflagrant
Asamètres mod. L …38_39
Faible débit (Gaz ou liquide)
Plages de débit :
Air de 0,6nl/h à 5000 nl/h
Eau de 0,1l/h à 160l/h
Boitier IP67
Raccords filetés ou à bride
Asamètres mod. L …47_50
Faible débit (Gaz ou liquide)
Plages de débit :
Air de 0,6nl/h à 5000 nl/h
Eau de 0,1l/h à 160l/h
Boitier IP67 – Antidéflagrant
Raccords filetés ou à bride
Débitmètres à section variable
(A flotteur)
Asamètres mod. E/N
(Tube en verre)
Débitmètres à flotteurs
Plages de Débit :
Asamètres Mod. E
Air de 5nl/h à 400 000 nl/h
Eau de 0,07l/h à 13 000l/h
Asamètres Mod. N
Air de 5nl/h à 1000 nm³/h
Eau de 2l/h à 43 000l/h
Asamètres mod. 1900-1901-1903
(Tube en verre)
Débitmètres à flotteurs
Plage de Débit :
Air de 5nl/h à 2 100 nl/h
Eau de 0,07l/h à 70l/h
Connexion arrière : 1/4″ gaz – F ou NPT – F
Asamètres mod. 1911-1916
(Tube en verre)
Régulateur de pression différentielle
Plages de Débit :
Air de 5nl/h à 2 100nl/h
Eau de 0,07l/h à 70l/h
Connexion arrière : 1/4″ gaz -F ou NPT – F
Asamètres mod. P13
(Tube en plastique)
Débitmètres à flotteurs
Plages de Débit :
Air de 250nl/h à 100 000 nl/h
Eau de 3l/h à 10 000l/h
Equipés de bouchons à vis ou de raccords collés en PVC ou de raccords à bride en acier inoxydable 316L
Débitmètres en dérivation à plaque à orifice
Autres types de Débitmètres

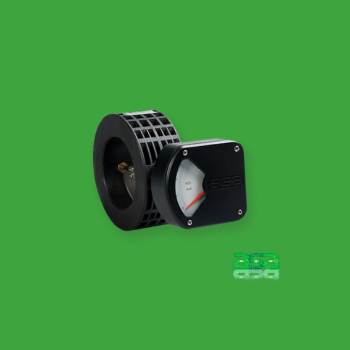

Débitmètres
à clapet
Asamètres Mod. V6
Lectrure de débit par aiguille
Signal de sortie 4-20mA avec protocole Hart
Alimentation 24 Vdc ± 10%
Position de montage horizontale ou verticale

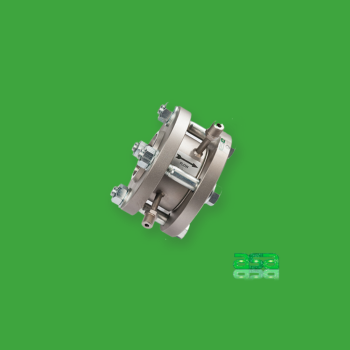

Débitmètres à plaque
à orifice
Asamètres Mod. O
Diamètre nominal de DN 25 à DN 400
Prise de pression 1/2″ gaz mâle (1/2″ NPT mâle sur demande)

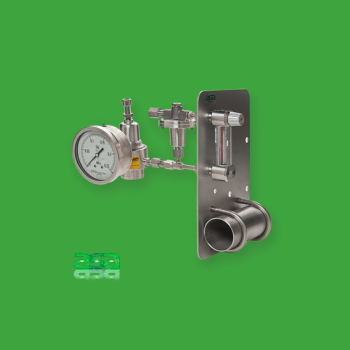

Panneaux pour la mesure,
le contrôle et la régulation du débit
Panneaux pour la mesure, le contrôle et la régulation du débit
Systèmes intégrés, conçus selon les spécifications du client et conviennent pour installer différents types d’Asamètres.

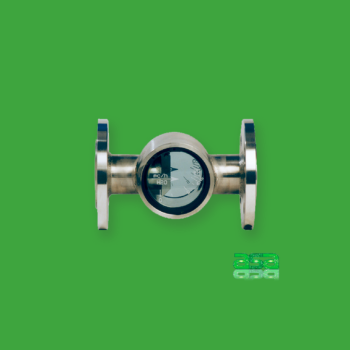

Indicateurs de débit
Asamètres Mod. T
Plages de débit :
Eau : de 1 m³/h à 100 m³/h
(Disponibles pour des applications gaz)

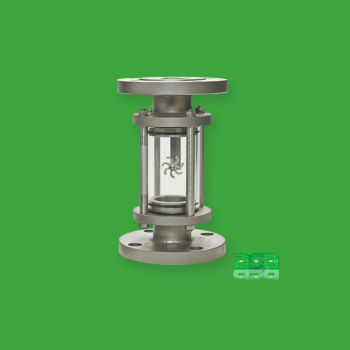

Asamètres Mod. SV
Indicateurs visuels de débit de liquides. Raccords à brides – UNI 2278 PN 10 – en standard, disponibles jusqu’au DN80 (ANSI, DIN ou fileté sur demande).
